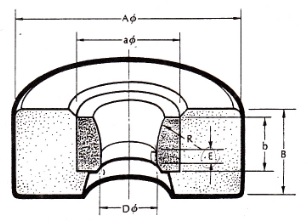

Model No. |
D’s limit |
Tip’s Size |
Case Size |
||
a |
b |
A |
B |
||
PD 20 |
10~以下 |
20 |
14 |
35 |
20 |
PD 25 |
10~12 |
25 |
18 |
75 |
28 |
PD 30 |
12~15 |
30 |
22 |
75 |
32 |
PD 35 |
15~20 |
35 |
25 |
25 |
40 |
PD 40 |
20~25 |
40 |
27 |
125 |
40 |
PD 50 |
25~30 |
50 |
30 |
125 |
45 |
PD 60 |
30~38 |
60 |
35 |
165 |
50 |
PD 70 |
38~45 |
70 |
40 |
180 |
60 |
PD 80 |
45~52 |
80 |
45 |
190 |
60 |
PD 90 |
52~60 |
90 |
50 |
190 |
75 |
PD 100 |
60~68 |
100 |
50 |
190 |
75 |
PD 110 |
68~75 |
110 |
50 |
120 |
75 |
PD 120 |
75~85 |
120 |
50 |
220 |
80 |
PD 130 |
85~95 |
130 |
50 |
230 |
80 |
PD 140 |
95~105 |
140 |
50 |
230 |
85 |
PD 150 | 105~115 |
150 |
50 |
230 |
85 |
|
PD형 dies는 내면 다듬질을 필요로 하는 일반강관 인발용으로 AB 및 AP형 plug와 병용함이 적합하며 공관인발용으로도 사용함.
the tube drawing which particularly requires tine inside polishing.
and is also used for the hollow sinking. |
Model No. |
D’s limit |
Size |
||
L |
b |
d |
||
AB 5 |
3.5~5 |
80 |
4 |
- |
AB 7 |
5~7 |
80 |
5 |
- |
AB 9 |
7~9 |
56 |
6 |
1/4 |
AB 11 |
9~11 |
57 |
7 |
1/4 |
AB 13 |
11~13 |
58 |
8 |
5/16 |
AB 15 |
13~15 |
66 |
10 |
3/8 |
AB 17 |
15~17 |
67 |
11 |
3/8 |
AB 19 |
17~19 |
78 |
13 |
1/2 |
AB 22 |
19~22 |
80 |
14 |
1/2 |
AB 25 |
22~25 |
81 |
16 |
5/8 |
AB 28 |
25~28 |
82 |
17 |
5/8 |
AB 31 |
28~31 |
85 |
17 |
3/4 |
|
AB형 plug는 PD형 dies와 병용하면 적합
|
Model No. |
D’s limit |
Size |
||
L |
b |
d |
||
AP 28 |
24~28 |
82 |
19 |
5/8 |
AP 31 |
28~31 |
90 |
20 |
5/8 |
AP 35 |
31~35 |
108 |
21 |
3/4 |
AP 40 |
35~40 |
113 |
23 |
7/8 |
AP 45 |
40~45 |
120 |
25 |
1 |
AP 50 |
45~50 |
131 |
28 |
1 |
AP 55 |
50~55 |
135 |
30 |
1 |
AP 60 |
55~60 |
145 |
32 |
1 1/4 |
AP 65 |
60~65 |
145 |
34 |
1 1/4 |
AP 70 |
65~70 |
145 |
36 |
1 1/4 |
AP 75 |
70~75 |
150 |
38 |
1 1/2 |
AP 80 | 75~80 | 150 | 40 | 1 1/2 |
AP 85 |
80~85 |
155 |
42 |
1 1/2 |
|
AP형 plug는 PD형 dies와 병용하면 적합
Type AP plug is normally used along with Type PD dies.
AP 85형 이상은 주문에 의해 제작함
More than AP 85 model manufactured by order.
|
